CP200 da Prologica

As diferenças que conhecemos entre eles são:

Placa de circuito impressó

• Revisão 0 (zero)
• Revisão 1 (um)

Gabinete

• Modelo antigo (logo e palavra "PROLOGICA" em relevo)
• Modelo novo (igual do CP300, com placa de aluminio com a marca "PROLOGICA" e "CP200")

Bip

• Com bip
• Sem bip

Primeiro, vamos conhecer a aparencia dos aparelhos e placas

O CP200 teve basicamente duas versões de gabinete, conforme a foto abaixo:

Esta é a primeira revisão. O gabinete era "generico" e o modelo vinha em uma etiqueta colada no teclado, escrito CP200 seguindo a mesma tipografia da segunda versão. Note que esse, não tem. Alguns (as primeiras unidades) realmente não tem.

Esta já é a segunda versão, mais atual. Tem a plaquetinha de identificação no lugar do "prologica" em alto relevo, e a disposição dos conectores na traseira é diferente

Os dois computadores por dentro. Em cima, modelo antigo. Embaixo, modelo novo.

Placa Revisão 0 (zero) no modelo antigo

Placa Revisão 0 (zero) no modelo novo

Placa Revisão 1 (um) no modelo novo, porem sem o circuito de BIP

Placa REV0 com circuito de BIP

Placa REV1 SEM o circuito de BIP (se alguem tiver um CP200 com placa REV1 e com o circuito de BIP, faz um favor, fotografa e manda pra colocar aqui na pagina!)

O Legal do CP200 é que ele tem muita coisa boa já feita de fabrica...O video por exemplo, já é "inverso". O ideal seria chavear inverso/normal como faz o Ringo R-470. Mas só o fato de não ficar com aquela horrivel tela branca na cara, já ajuda muito. O teclado (na maioria das versões) tem um "Bip" muito agradavel. O teclado é varias ordens de magnitude melhor que o do TK85, embora não tao bonito. Mas tem algumas pequenas modificaçoes que podemos fazer para melhorar ainda mais o nosso bichinho. A principal delas, é a saida de video composto.

Para colocar video composto no CP200 não precisa de amplificador nenhum. Na placa REV0, basta desligar o cabo coaxial que vai pro modulador de RF e ligar de acordo com essa fotinho aqui:

Basicamente você liga a malha do cabo coaxial ao lado esquerdo de R45 e o vivo do cabo coaxial no lado direito de R46. Mas antes, certifique-se que os resistores da sua placa sao:

• R44 - 470R (Amarelo, Violeta, Marrom)

• R45 - 150R (Marrom, Verde, Marrom)

• R46 - 2K7  (Vermelho, Violeta, Vermelho)

Nas placas REV1 e em algumas placas REV0, os resistores são diferentes. Basta colocar os resistores desse valor, para sua saida de video ficar perfeita.

Primeiro, retire os resistores antigos

Depois, coloque os resistores novos. Você pode soldar por cima da placa mesmo

Depois é só soldar o cabo no lugar, e pronto. Seu micro terá uma excelente imagem em video composto!

Outra coisa interessante pra fazer é trocar o flat cable que interliga o teclado a placa mae. É dificil isso ser NECESSARIO (tanto que não fiz nenhum ate agora), mas fica a dica - basta substituir os conectores do teclado e da placa por barras de pinos de 2.54mm (0'100") de espaçamento e usar um flat cable de fio para interliga-las.

Este é o barramento do CP200. Ele não é compativel com o barramento "padrao" do ZX-81. Entao, se você quiser ligar algum periferico feito para o ZX81/TKs 82c/83/85, vai precisar fazer um adaptador.

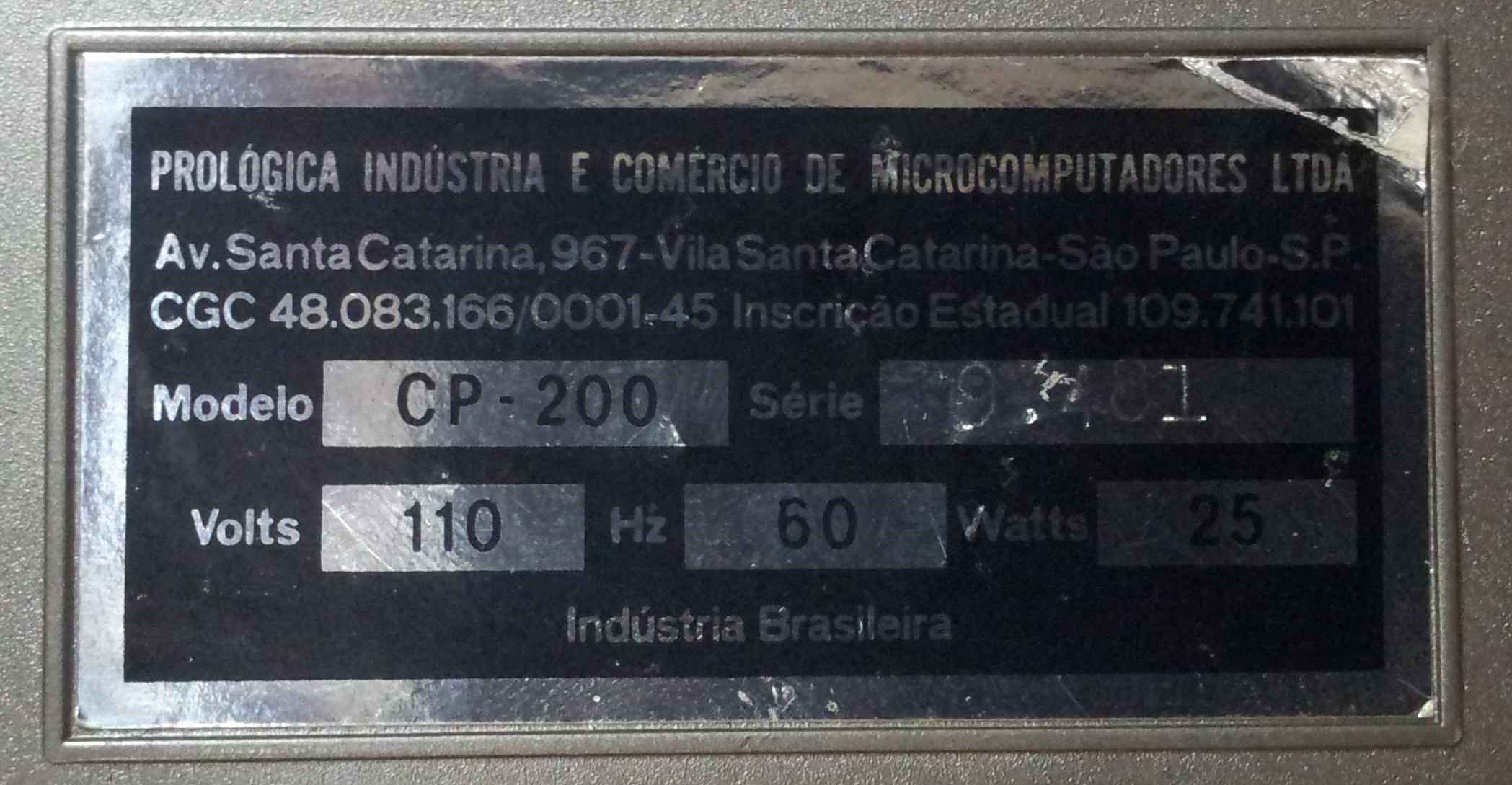

Pra terminar (por enquanto), algumas outras fotos do micro
