Adaptador RGB / Video Composto / S-Video para o Sega Saturn

Nada mais chato que ter um videogame de alta resolucao e uma imagem podre em video composto.

É bem dificil arrumar um cabo S-Video pro Saturn. Pior ainda pra arrumar um cabo RGB. O Carlos Andrade me aparece em um encontro do videomagia com um Saturn em RGB, ficou lindo! Mas com uma gambiarra danada no gabinete pra poder colocar um conector "por fora", porque o mini-din de 10 pinos que vai na saida do Saturn é quase impossivel de conseguir. Que bleosta.

Mas aqui é o tabajara labs, e nos é groo, mano.

(a proposito: Meu Saturn queimou. Algum leitor caridoso me da outro de presente? :o)

Curiosamente os adaptadores de RF pra Saturn tem o tal conector de 10 pinos, porem moldado. A ideia foi comprar um adaptador desses de 10 reau no ML e tentar desmontar o conector. Nao apenas desmontei o conector como fiz um adaptador RGB/S-Video/Video composto com a propria caixinha do adaptador.

Facinho de fazer e ficou bonitinho (haha)! Vamos fazer um?

Voce vai precisar de:

• Adaptador de RF pra Sega Saturn que venha com todos os 10 pinos no conector

• 3 tomadas RCA de painel

• Um conector DB-15 mini ("VGA") femea

• Um conector S-Video pra PCB Femea

• Uns 30 cm de cabo manga de 10 vias (pode ser maior)

• Super Bonder

• Araldite

• Amarra fina ("Rabo de rato" ou "enforca gato") preferencialmente preta

Maos a obra!

1 - Desmonte o conector do adaptador de RF. Como? Dá teus pulos! No meu eu cortei a capa e depois colei. Ficou horrivel, eu sei :)

2 - Corte um pedaço do cabo mango de 10 vias e faça ponta em um dos lados. Nao esqueça de estanhar as pontinhas

3 - Solde as pontas no conector de acordo com o seguinte esquema:

• 1 (Sync) - vai para o pino 13 do conector DB-15 mini

• 2 e 3 (Stereo R e Stereo L) - vao para os conectores RCA de audio

• 4 5VCC - Nao ligar

• 5 (RED) - pino 1 do conector DB-15 mini

• 6 (GREEN) - pino 2 do conector DB-15 mini

• 7 (BLUE) - Pino 3 do conector DB-15 mini

• 8 (Comp Video) - Pro conector RCA de saida de video

• 9 (Luminance) - Pro conector S-Video

• 10 (Chrominance) - Pro conector S-Video

• (carcaça do conector) - GND de todos os conectores (DB-15 mini: pinos 5, 6, 7, 8, 9, Audio/Video: pino de fora (capa), S/Video: Ver esquema)

4 - Encaixe no lugar a capinha metalica do conector, soldando-a pra evitar que ela abra no encaixar do videogame e estrague seu trabalho

5 - Encaixe o conjunto de volta na capa, amarre na borda com uma amarra hellerman e cole

6 - Testando...

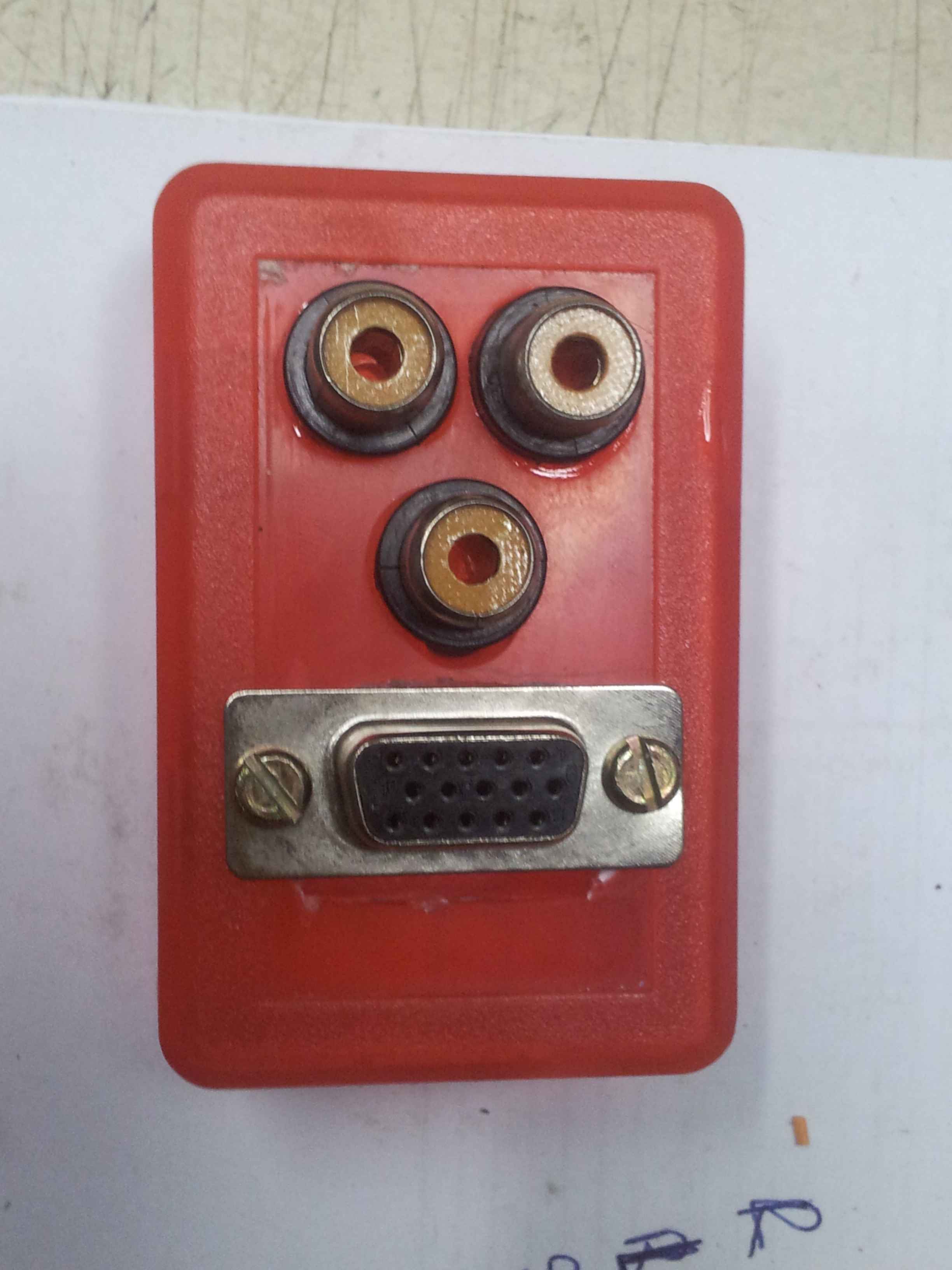

7 - Fure a caixa para encaixar os conectores, e cole com super-bonder (temporario) pra mante-los no lugar, depois termine de colar com Araldite, assim nao sai nunca mais!

8 - Ligue os fios de acordo com o esquema

Pronto! Imagem campeã no Saturn! :oD
