Reparando o teclado do TK 2000
(acredito que tambem resolva o problema da versao II)
Nada como comprar um TK2000 e perceber que uma ou mais teclas do teclado nao funcionam, nao é? Normalmente, TODAS as teclas nao funcionam. Sabe por que? Bem, voce ja viu como sao ligadas as teclas do TK2000?
Pois é, sao duas fitas de plastico com tinta condutiva. Para mante-las no lugar (?) é usada uma fita crepe que gruda mais que sogra pobre em genro rico, e que com o tempo literalmente DESTROI a tinta condutiva das fitinhas. Resultado: babau teclado.
Pior: Na parte de baixo do teclado, é uma placa de fenolite. Mas na parte de cima é uma fita plastica, que teoricamente nao tem como resolver!!!
(ja com a fita da esquerda cortada rente ao teclado, que é onde ela se danifica mais)
Na parte de baixo, vamos soldar um flat cable. Mas e na de cima??????
Observem como é a fita de cima (que fica a esquerda na foto acima):
Percebe-se que ainda tem material condutivo ali. Entao vamos fazer uma gambiarra tabajara®: Vamos retirar o conector de pressao que fica na placa do TK2000, e vamos encaixar nessa sobrinha de fita plastica que tem ai em cima. Do conector, soldamos fios até a placa do TK2000.
ATENCAO: Voce vai ter que recortar o plastico que fica embaixo da fita condutiva, e o que fica na lateral dela, pra poder encaixar o conector. Qualquer escapolida de unha ou de estilete nas trilhas (que por sorte ficam na parte de BAIXO do plastico), é caixao e vela preta, ou seja, voce nao consegue mais recuperar o teclado. Entao faça com muito cuidado, ok?
Primeiro retiramos os dois conectores da placa
Depois soldamos dois flat-cables para ligar ao teclado
Acho que a foto diz tudo. Precisa explicar? Basta lembrar que os cabos saem retos da placa até o teclado, ou seja, fio mais a esquerda da placa, fio mais a esquerda no teclado
Uma imagem vale por mil palavras
Preste MUITA atenção quanto ao lado do conector que voce vai colocar no flat cable - O lado que fica para BAIXO é o lado que tem as linguetinhas de metal, que fazem contato com as trilhas. Observe com atenção a foto com os fios soldados no conector.
Os fios soldados da forma certa, com o conector na posicao correta, ja colado no lugar (o que é muito importante - se ele nunca mais se mexer aí, provavelmente nunca mais vai dar defeito!!!)

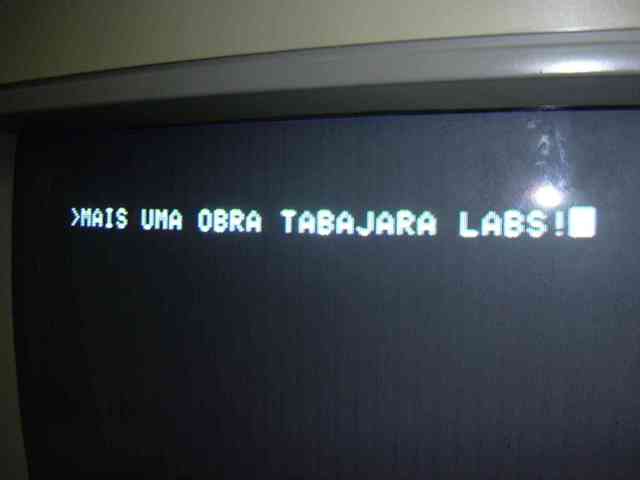

O resultado final...
Observem o detalhe :o)
Agripa em pessoa, feliz da vida com seu TK2000. Nao, ele nao está bebado. Sim, ele tem esta cara de demente.
Olha que coisa meiga...tem gente que gosta :o)
Sabiam que o teclado era fabricado pela TROL? :oD
Matriz de teclado completa. Vou acabar refazendo-a em silk screen com tinta condutiva...
