Yamaha YIS-303

Voce conhece o CX5M. Ja viu aqui no Tabajara Labs. Mas voce conhece o primo pobre dele?

Este é o YIS-303. Uma versao de baixo custo do CX5M

A Yamaha fez uma dezena de MSX com base em 2 ou 3 projetos. A "familia 1" como vamos chamar aqui, tem varios membros

Todos esses micros sao baseados na placa que chamaremos de "Placa I", com poucas modificações. No caso do YIS303 é o micro de mais baixo custo da linha. Nao tem porta de impressora (faltam os chips correspondentes na placa e o conector de impressora), a porta de expansao traseira é lacrada (basta cortar o plastico, ela está lá!), nao tem um par de buffers do Z80 (!!!), tem apenas 16K de memoria (embora tenha até os soquetes para os outros 16K)  e - obvio - nao tem o cartucho de expansao embaixo do micro, embora haja o lugar para coloca-lo

Observe que faltam 4 integrados e o conector de impressora. Basta coloca-los no lugar e quebrar a pecinha plastica que tampa a porta de impressora



Observe que o conector de expansão está ali, protegido por uma tampinha plastica que precisa ser quebrada para o slot aparecer



Ta vendo os fios amarelos? Gambiarra PORCA. Ali iriam dois integrados 74LS244. Deve ter sido mais caro enfiar aquele monte de fios ali, que colocar o integrado correto. A esquerda, os dois soquetes para mais um par de 4416



Esta é a placa completa do YIS303



Compare com a placa completa do CX5M



Aqui no Tabajara Labs apareceu um YIS303 caindo do ceu, então vamos fazer a devida sanitização, reparos e upgrades no bichinho.

Quando chegou:

O bichinho tava sujinho e largado, veio assim do Japão



Por dentro, aparentemente, tava tudo no lugar



A não ser a fonte de alimentação, que tinha o cabo de força cortado e estava com defeito.



Esta fonte é um saco de consertar. Porem tem que - no minimo - ser trocado o maldito resistor de 68K que varia de valor, e com isso a fonte as vezes parte, as vezes nao.



O pior de mexer nessa fonte é que ela usa um esquema complicado de dissipação de calor. O dissipador que envolve (!) a fonte, é parafusado na chapa que vai em cima do cartuchão que encaixa ao lado do micro. Observem as fotos

Quando eu desmonto e remonto um micro Yamaha desses, eu nao coloco os dois parafusos que prendem a chapa de metal ao dissipador da fonte. É completamente desnecessario e só atrapalha a manutenção futura.

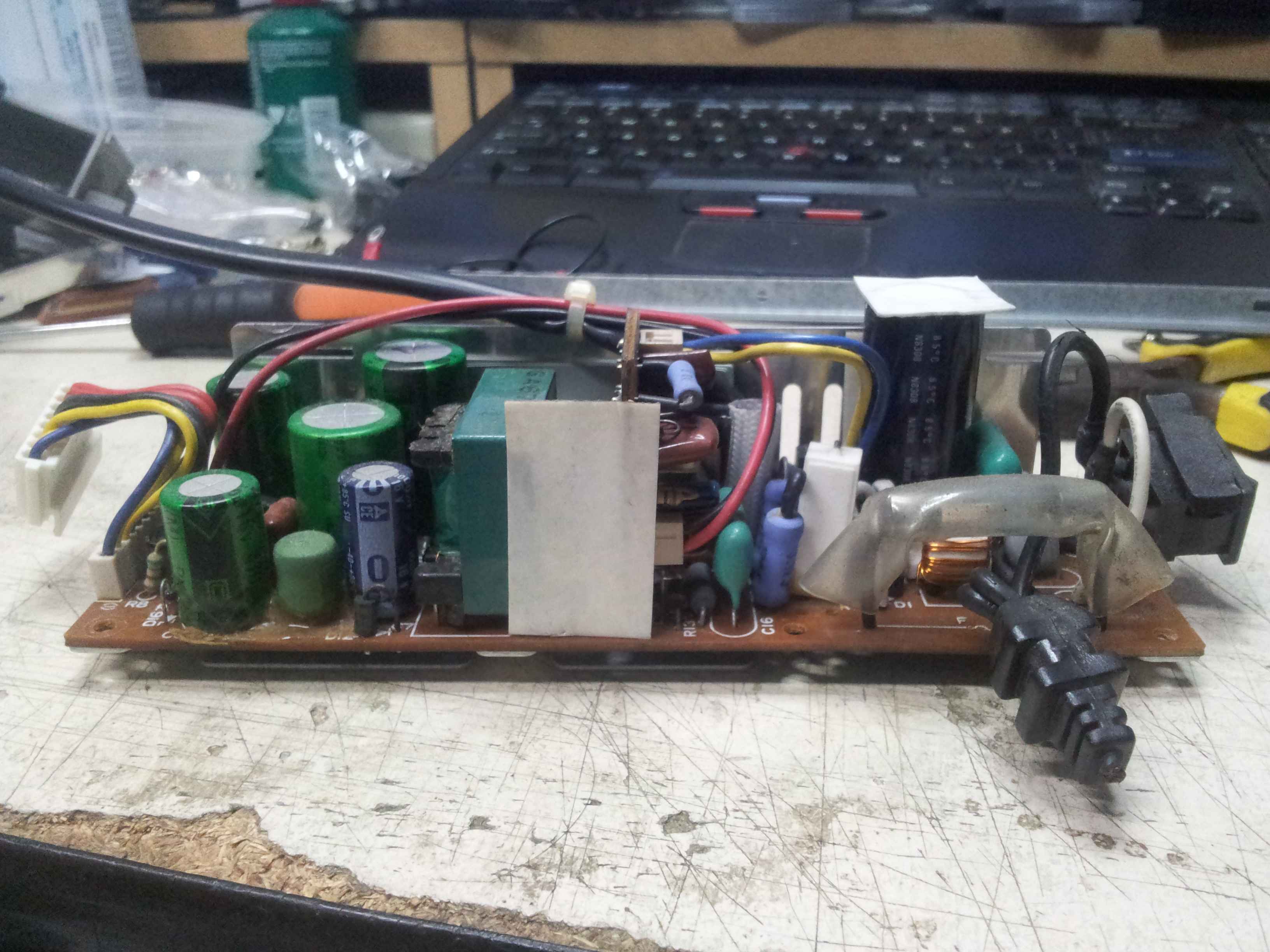

Esta é a fonte de alimentação em toda a sua honra e gloria



Pra voce mexer nesse micro, tem que ser assim. Placa no lugar, fonte ligada, esse cabo ENORME indo de uma ponta a outra



Teclado ALPS, coisa de qualidade :o)



Cabo de força refeito. Veio com o cabo cortado na pontinha do "strain relief" (essa borrachinha que encaixa na caixa). Ai eu cortei o troço no meio, limpei a capa do cabo antigo, colei um cabo novo e tai o resultado. "quase" original :D



Cabo de monitor tambem refeito. Pinagem pra ninguem esquecer: (da esquerda pra direita) audio, vago, terra, video, vago, vago.



Quando voce fizer o DIN, é bom soldar as laterais dele, assim o conector torna-se REALMENTE resistente



Teclado ja encaixado no lugar, com os parafusos...



Nao esqueça da ordem dos cabos. Preto na esquerda, vermelho na direita!



Pronto pra funcionar!



Obaaaaaa! :oD



Numero de serie baixo...Gostei! :oD
