HP16500A - Upgrade para HP16500C
Encontrar um HP16500A realmente foi uma sorte...É o tipo de coisa que voce nao encontra todo dia num quarto imundo igual o Brasil.
Infelizmente, o modelo A é cheio de limitações. Mas comprar um modelo "C" que tem muuuuuuuuuuuuuitos recursos a mais, era algo completamente impraticavel. Sao mais de 30 quilos embalado, ninguem em sua sã consciencia traria um desses "na bagagem" pra mim
O jeito seria comprar o kit de upgrade, chamado E2479A. Este kit contem todas as peças para voce desmontar o seu "A" e virar um "C". Nao custa nem tao caro, tinha um por 99 dolares no Ebay.
Como nada pra mim vem facil, o vendedor do Ebay nao mandava pro Brasil e o resto, voces ja imaginam.
Pois bem, uma pessoa muito generosa la fora resolveu me oferecer o "serviço" de comprar um kit - ou um analisador logico inteiro - e mandar pra mim desmontado. Ao inves de comprar o kit, comprou um HP16500C **inteiro**, que na realidade era um 16500A que havia recebido o upgrade para 16500C. Nao apenas custou 20 dolares mais barato que o kit, como tambem tinha duas placas de 68 canais / 400MHz - bem melhores que as que eu tinha. Teve todo o trabalho de desmontar o aparelho, separar as peças, embalar e me mandar. E ainda teve o trabalho de documentar a experiencia. Veja aqui:
http://picasaweb.google.com/glen.slick/16500CDisassemblyIntoUpgradeKitParts#
O resultado, eu coloco aqui pra diversao e informação de todos. Nao reparem a bagunça, desde que eu mudei pra casa da minha mae, eu estou sem bancada. E ainda vai demorar uns dias ate terminar a obra do laboratorio e eu me "mudar" pra la.
AVISO: Nao é pro fraco de coração. Voce vai desmontar o seu analisador logico INTEIRO. Veja pelas fotos a rabuda que foi.
Esse foi o caixao que chegou pelo correio...A receita reclamou horrores :o(
Ai tem o conteudo da caixa
Esse é o meu analisador logico sendo desmontado. A direita no chao, a Octane. A esquerda, o notebook.
O parafuso Pozidrive da tampa superior, cagueta: É um modelo antigo (os mais novos usam parafuso torx)
Sem as tampas e as placas acessorias
Sem as tampas, visto por cima. Curioso aquele espaço ENORME atras do monitor, nao e mesmo? Mas e original de fabrica, e nada vai ali.
Visto de cima. Olha o tamanho da fonte de alimentação. Isso pesa HORRORES!
Ai o mainframe ja quase todo desmontado. Ainda falta tirar o frame traseiro com o drive e o ventilador
Quanta sujeira...

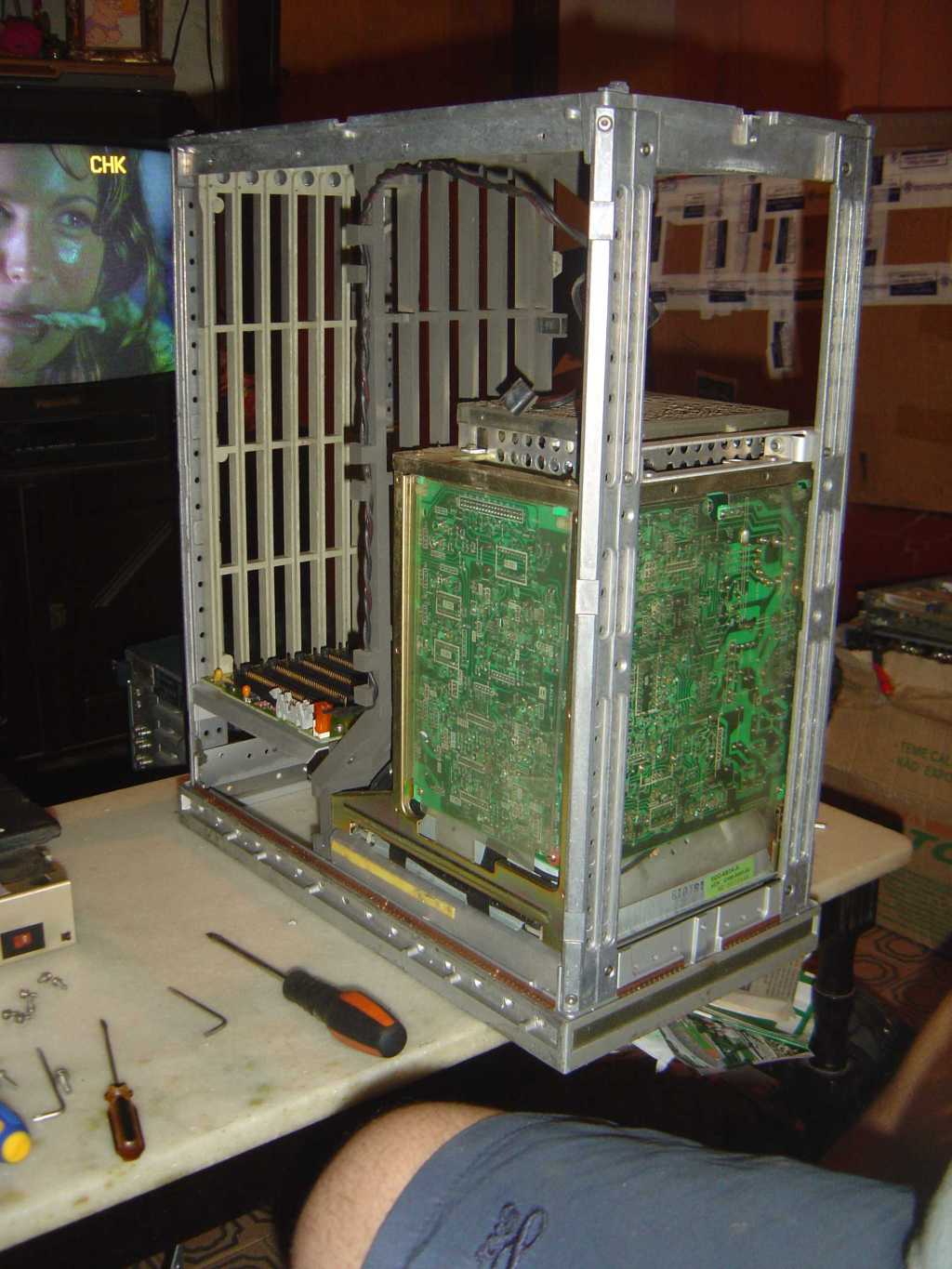

Ai o frame está pronto para o upgrade. Voce so aproveita o "chassis", o monitor e a "motherboard" que é a placa cheia de conectores
Outra visao do frame ja pronto pro upgrade
Que sujeira 2.0...Deu foi trabalho pra limpar isso tudo
HD e frame do HD/ventilador ja montados. O HD originalmente era de 500 megas, mas esse ai é de 2.1 gigas. Mas é original, observe a etiqueta da HP inclusive com o modelo 16500C...

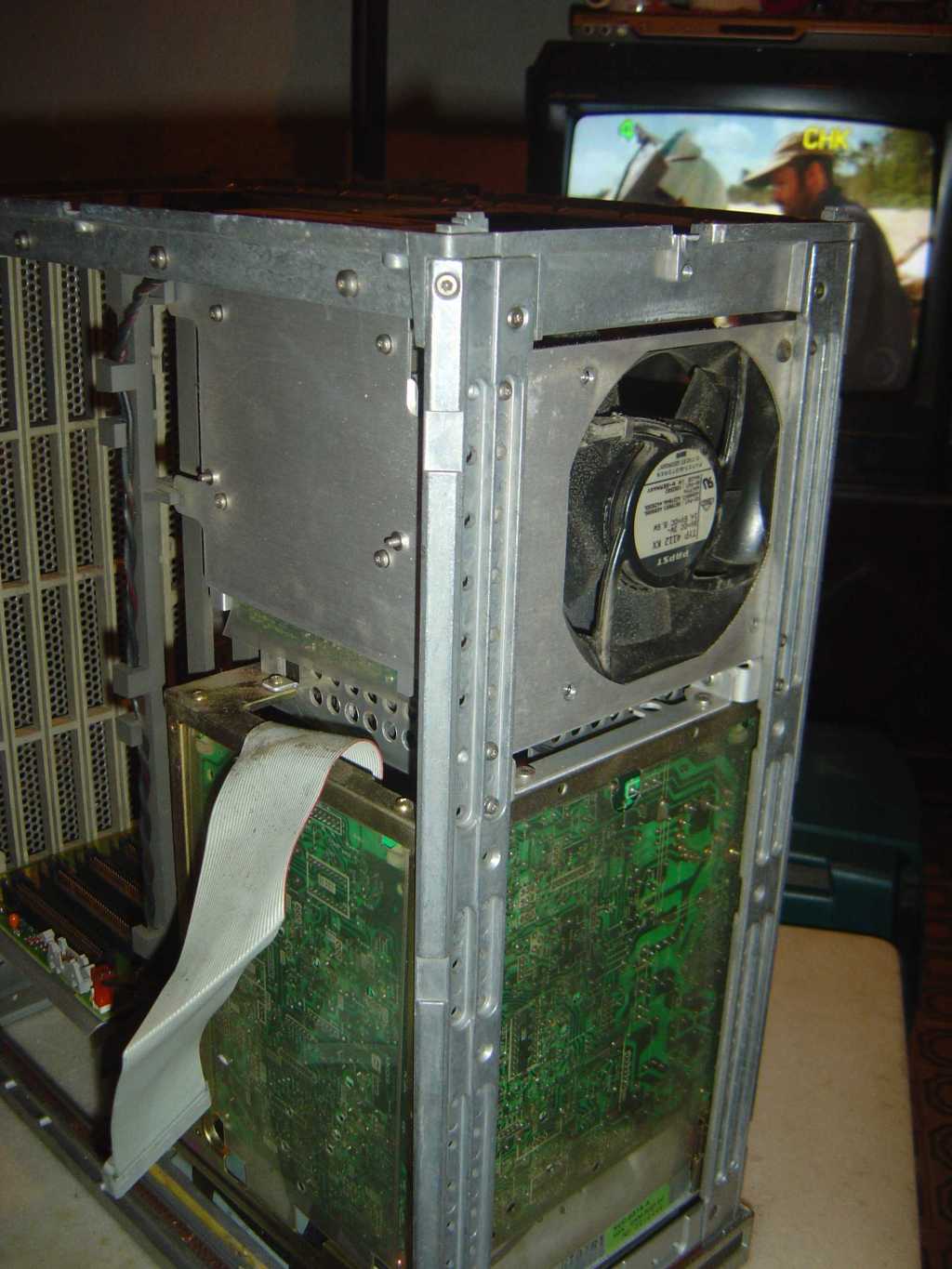

Frame traseiro colocado no lugar, sao dezenas de peças a remontar. Deu um trabalhao viu...
O ventilador barulhento. Nao me lembro porque eu tirei essa foto. Alias, os ventiladores "panaflo" sao oferecidos como "upgrade", porque esses dois ventiladores ligados fazem o barulho de uma turbina de aviao.
A posicao CORRETA dos cabos da placa de i/o traseira. Demorou um bocado (e eu tive que desmontar duas vezes) pra achar a posicao certa. Se nao colocar na posicao certa, nao funciona.
Ah, teve uma hora que eu cansei de tirar fotos. O resultado esta aí, note que ATE A FRENTE é trocada. Nao sei pra que, mas ate a frente é trocada. Inclusive todo o sistema de touchscreen, encoder, etc. Vai entender!? Pelo menos tem peças de reposicao :oD
Mimeia Cristina, a gatinha inteligente, assiste a tudo com muita atencao. Ela quer aprender a operar o Analisador Logico (e nao é simples)
O aparelho montado, em seu lugar provisorio. A esquerda um scanner da HP com ADF (é o que scaneou os manuais que estao na pagina do http://www.py2adn.com) e embaixo um HP-PA9000/D210. Em cima, um monitor SUN de 21 polegadas que eu uso pra minha SGI Octane e pra Sun Ultra 60
Ai o aparelho mostrando a tela inicial, com sua configuração provisoria (tem mais uma placa de LA, mas como um cabinho foi perdido no caminho, to esperando os sobressalentes chegarem pra eu encaixar a placa que falta)
Ai a vista da tela inicial com detalhes. Legal ne?
