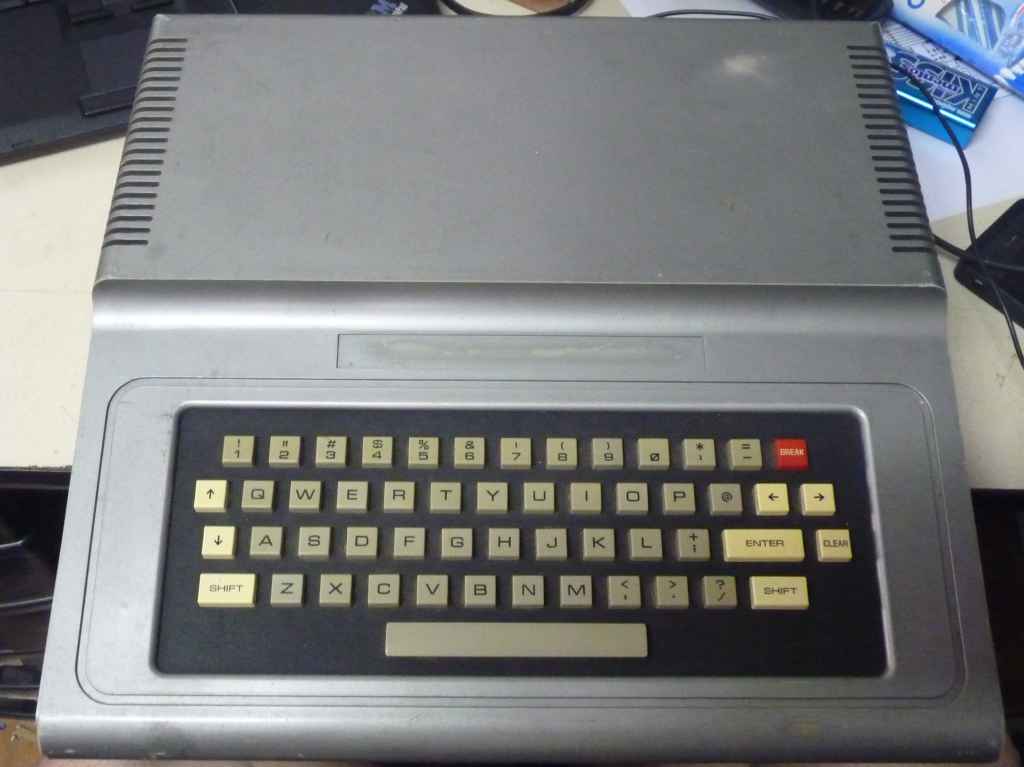

TRS-80 Color Computer
Esse chegou mortinho, nao dava video (pelo RF) e nem sinal de vida. Interessante que nao tem nem um ledzinho pra indicar que ta ligado!
Primeiro, eu fiz o famoso circuitinho de saida de video do CoCo, pra descobrir que - obvio - ele nao estava funcionando

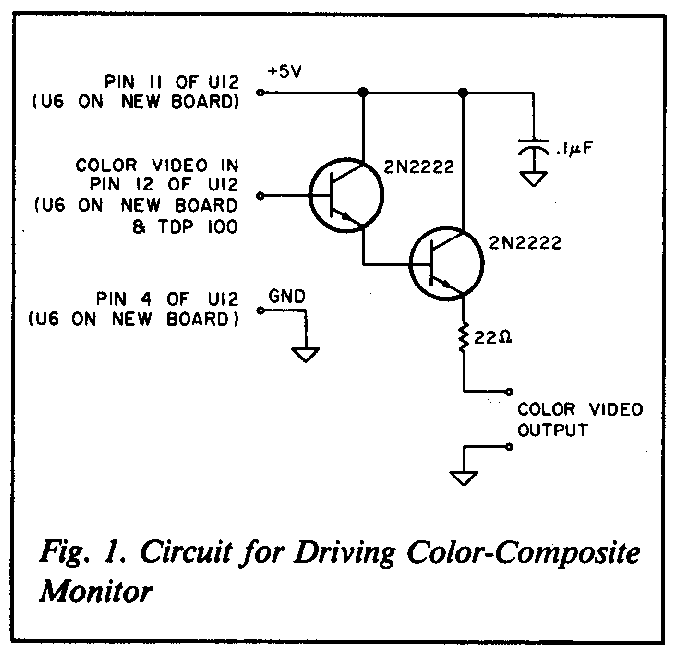

O circuito usado, foi esse aqui, publicado em praticamente todo site de CoCo:
(retirado de: http://www.retrocomputers.eu/wiki/index.php/Tandy_TRS-80_Color_Computer_(CoCo)_Composite_Video_Mod)

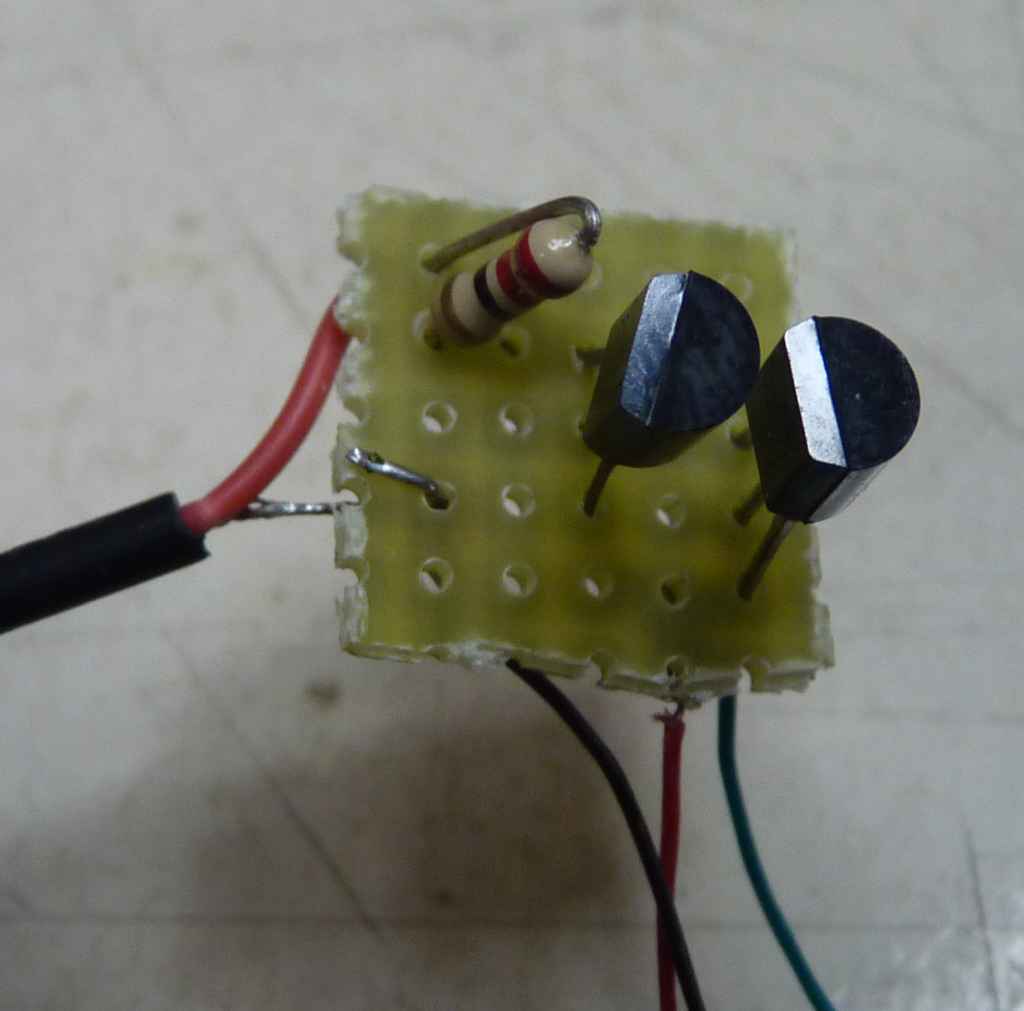

Pra facilitar pra turma, eu desenhei o esquema no Eagle e fiz uma plaquinha minuscula. Eu acho desnecessario, mas quem quiser ta >>>AQUI<<<
Depois eu fui medir a fonte, vi que estava com problemas. Nao gerava o 12 volts e, por consequencia, nao gerava os 5 volts - afinal o LM723 (é...fonte velha!) é alimentado por esses 12 volts que vem de um 7812 (!) alimentados com 33 volts (!!!)

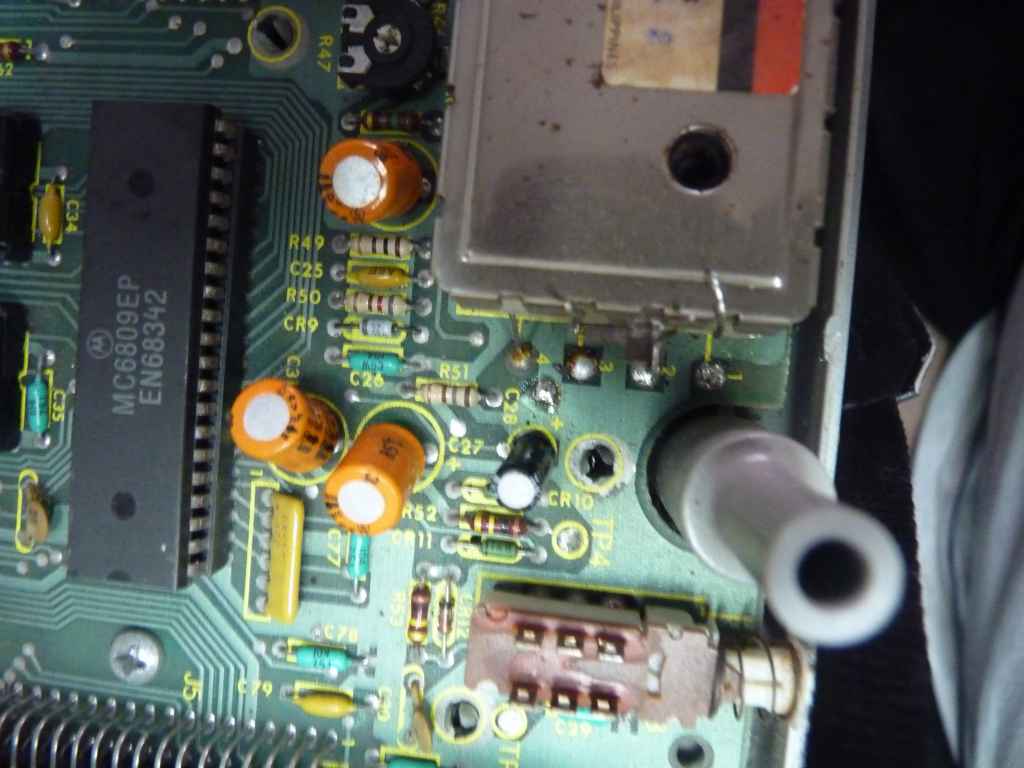

Cortei o sinal de video que ia pro modulador...aproveitei e desliguei logo todos os fios :oP

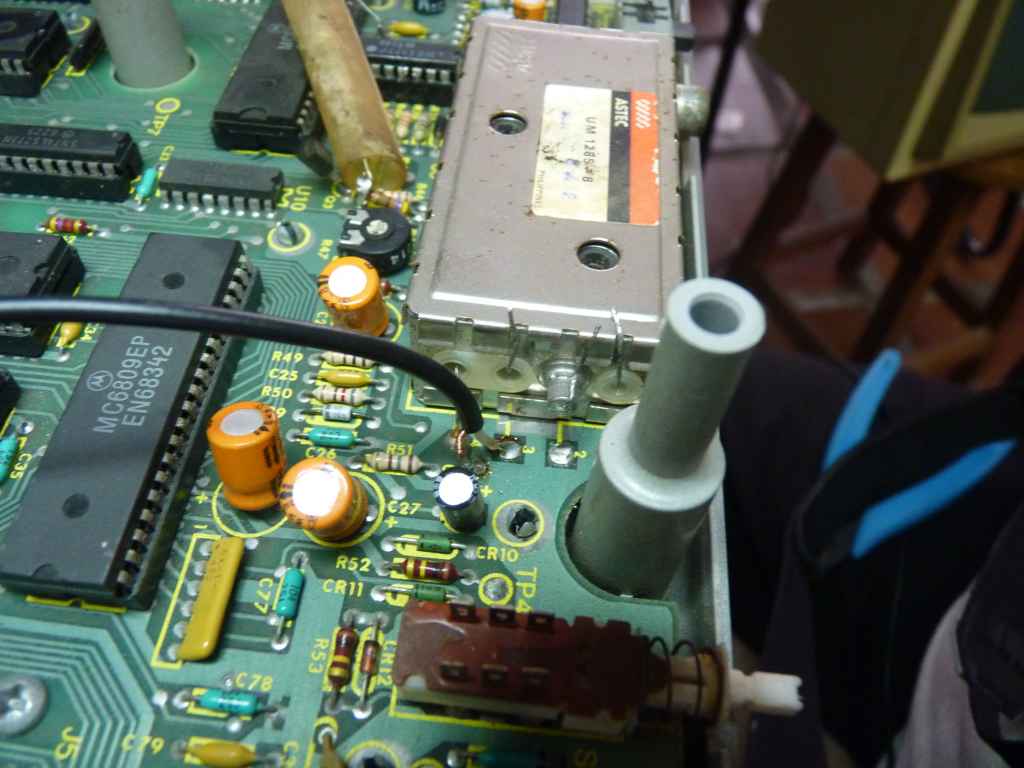

Depois liguei a saida de audio, no pad 3 da placa e no ponto de terra que tem logo ao lado, entre os pads 3 e 4

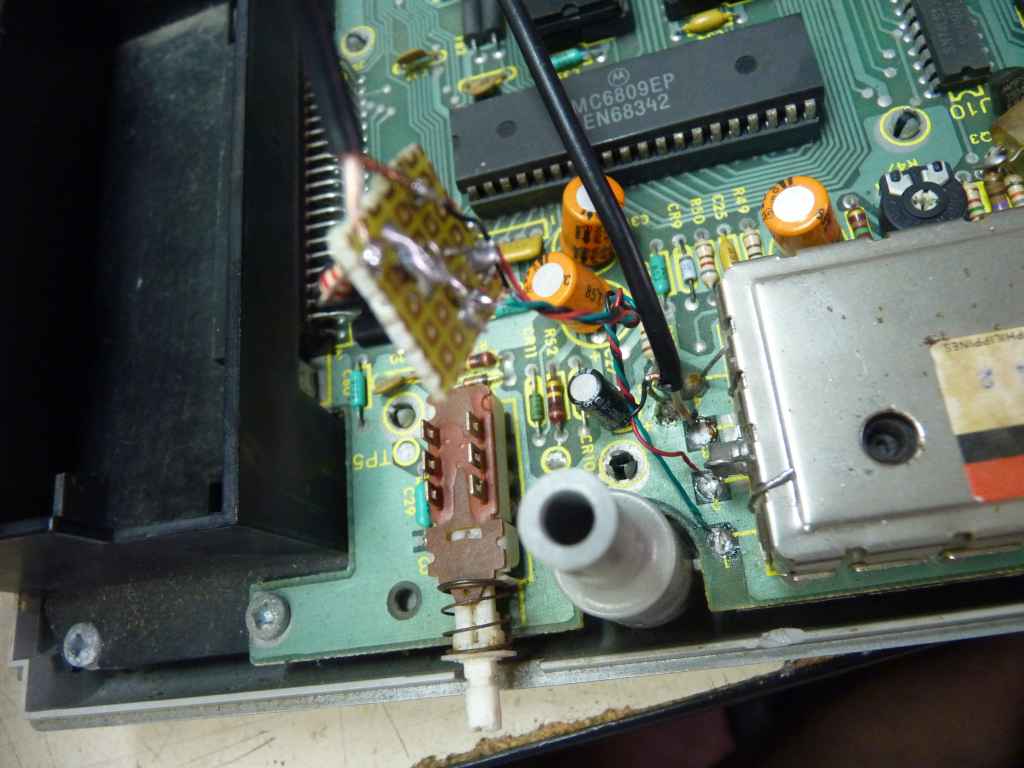

Depois soldei os fios da placa da saida de video...

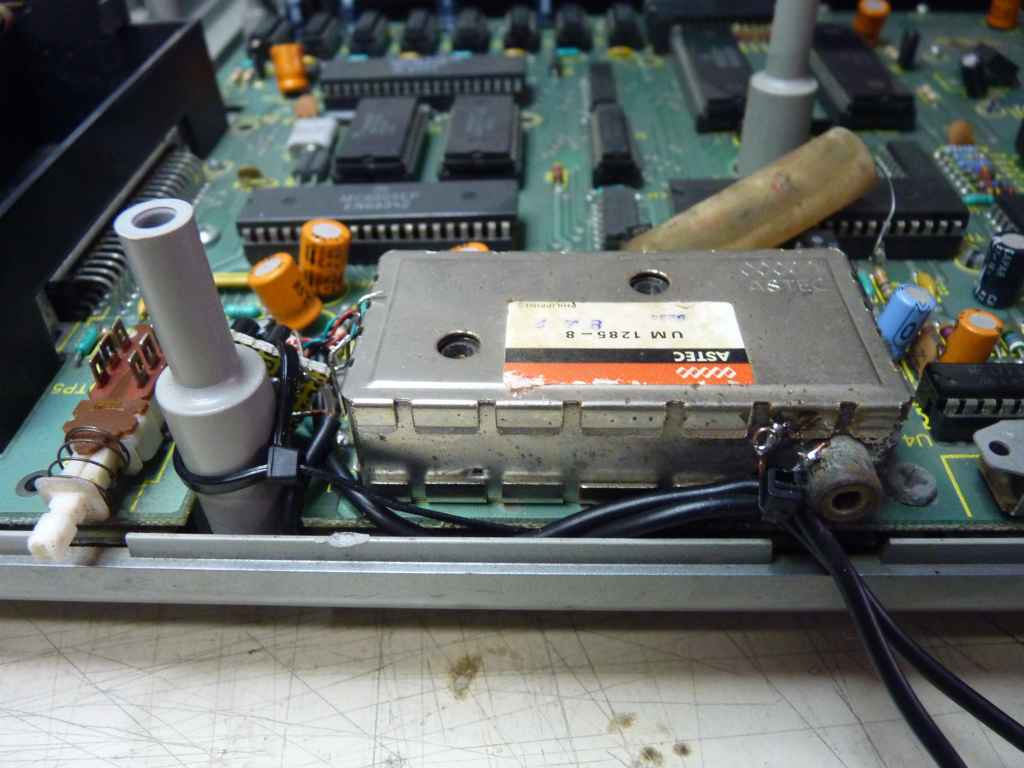

E ai roteei os fios pra fora do gabinete, prendendo-os no modulador de RF com um fio soldado a carcaça e uma amarra

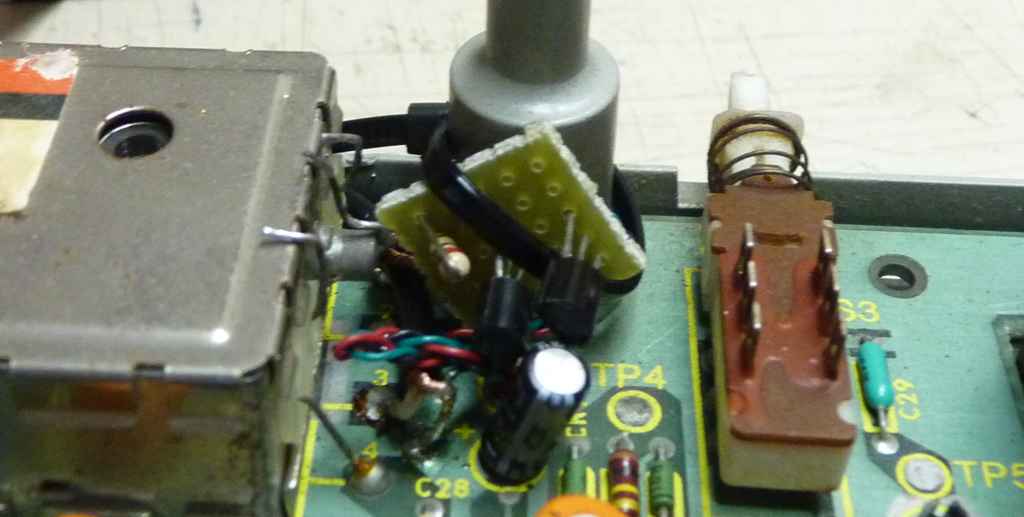

Entao, prendi a plaquinha ao gabinete com outra amarra

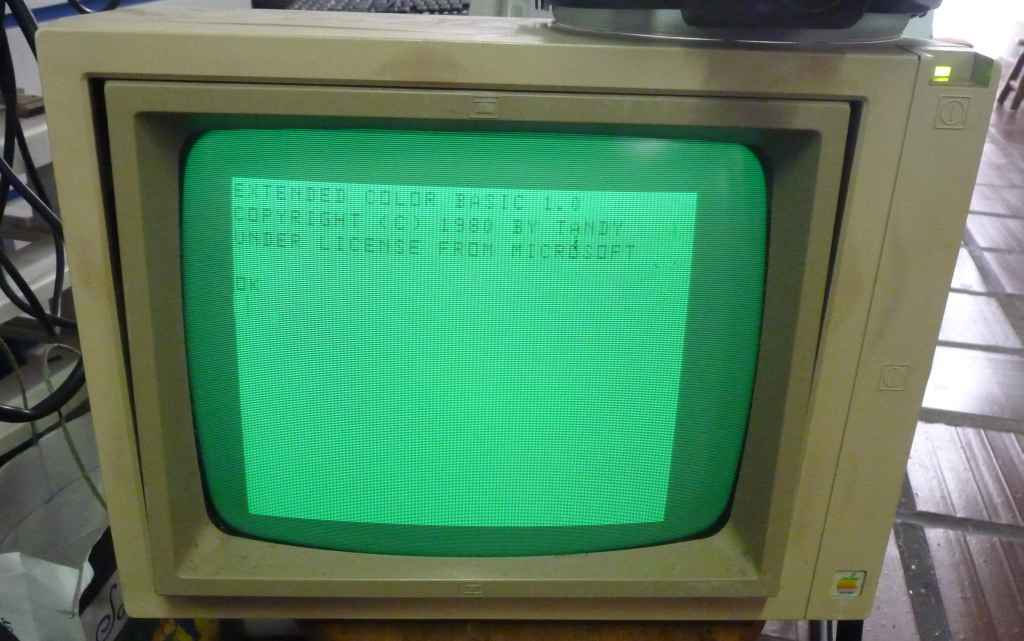

E, apos trocar as 8 memorias 4164 (sempre elas...) finalmente meu CoCo funcionou! :oD

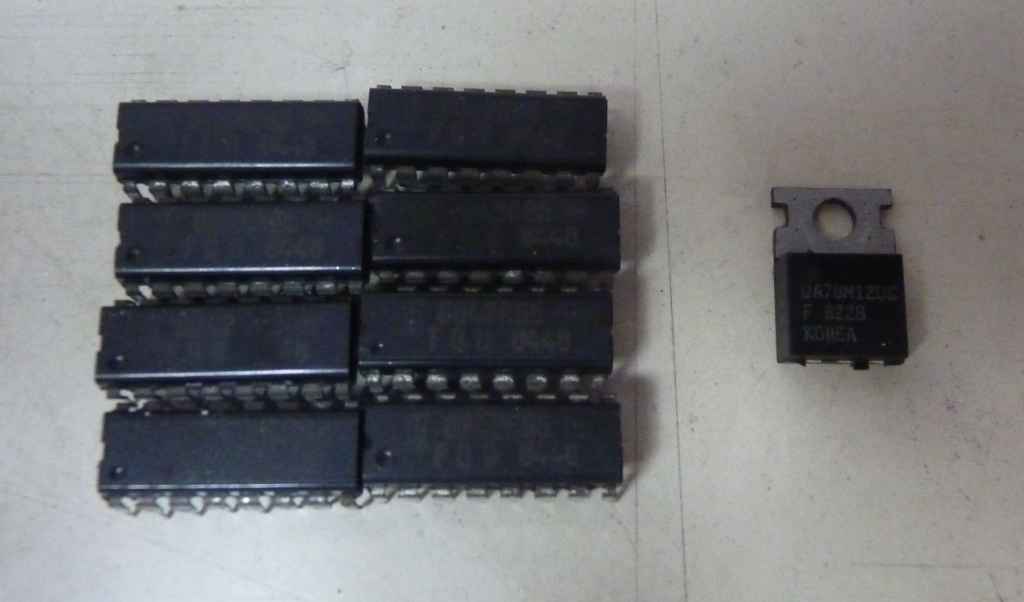

E aqui estao os culpados :oP
