Coleção Tabajara

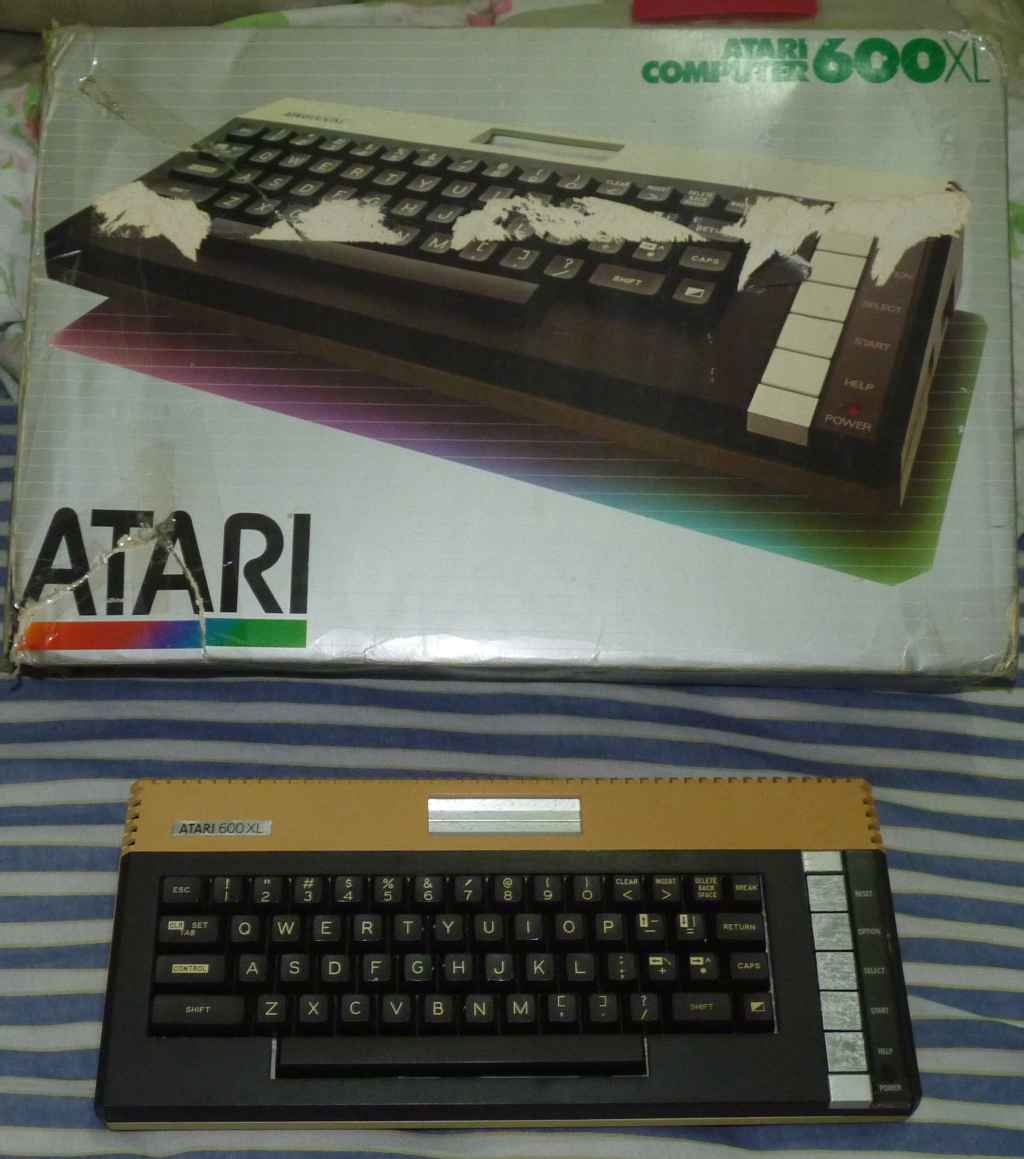

Nosso amiguinho chegou aqui no Tabajara Labs quase "pelado". Em pessimo estado (amarelado, partes em aluminio oxidado) e faltando a fonte de alimentação (mas com a caixa/isopor originais) foi o primeiro candidato a ser devidamente fudebado :o)

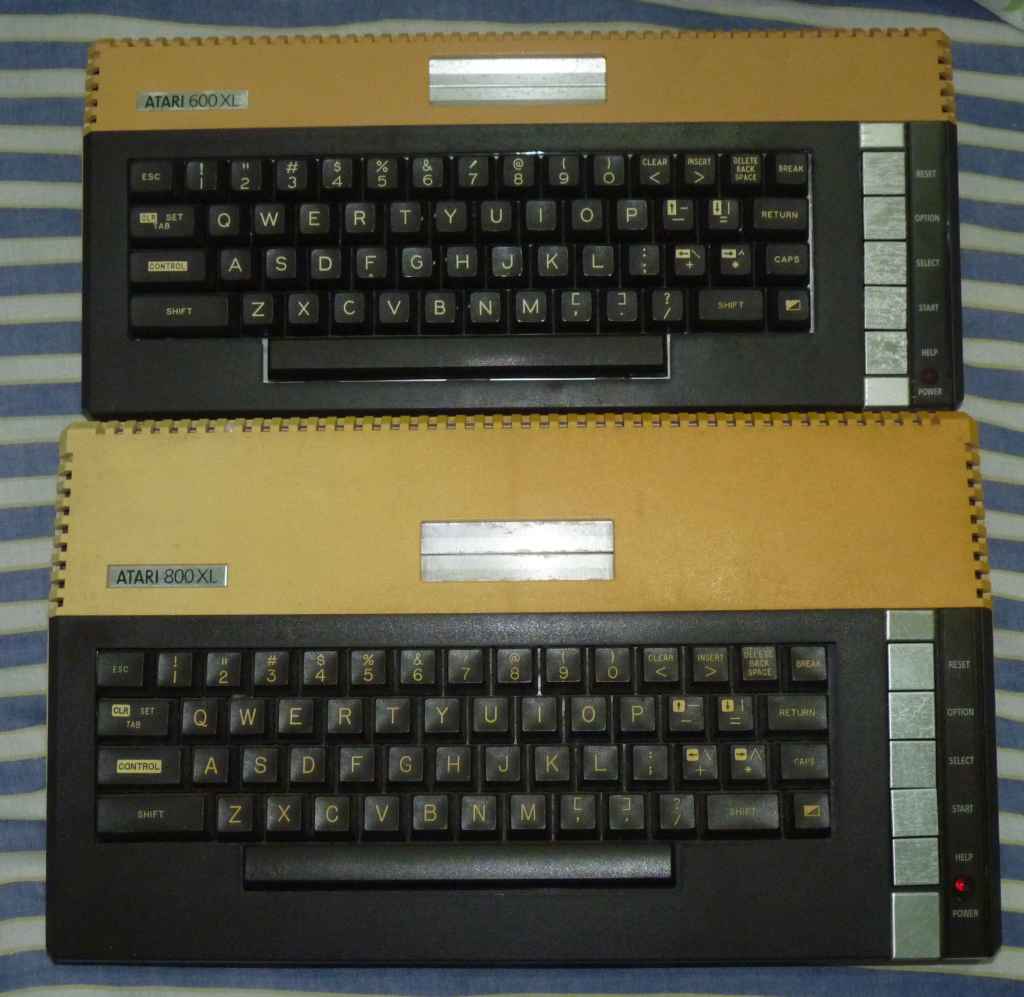

O Atari 600XL é a versao "Juninho" do 800XL, muito pouca coisa difere (ate onde sei...apenas saida de monitor e 64K de RAM no 800), mas o tamanho, ó...
Nessa pagina, registro a "historia" do bichinho na minha mao...
Mod 1: Fonte de alimentação - 02/jun/2013
O Atari usa uma fonte de 5 volts x 2 amperes. Não é uma fonte dificil de achar na sucata. Mas é fundamental que seja bem regulada. Peguei uma fonte daquelas de parede, que os americanos chamam de "Wall Wart" e coloquei o conector DIN-7 compativel com o aparelho.
Mas eu nao tinha DIN 7. E ai?
Pega um DIN 8 e tira o pino do meio :o)
Dinzao comum, de 8 pinos, igual ao que usa no MSX

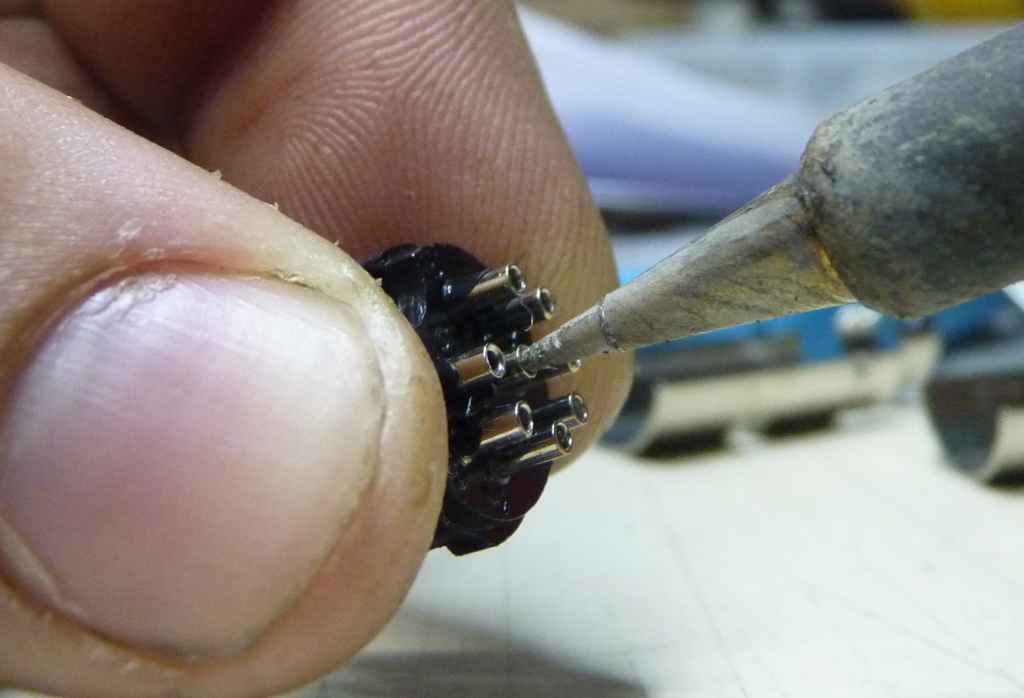

Com um ferro de soldar, voce esquenta o pino do meio, e o empurra pra fora
Quase lá...

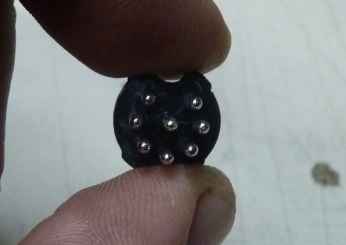

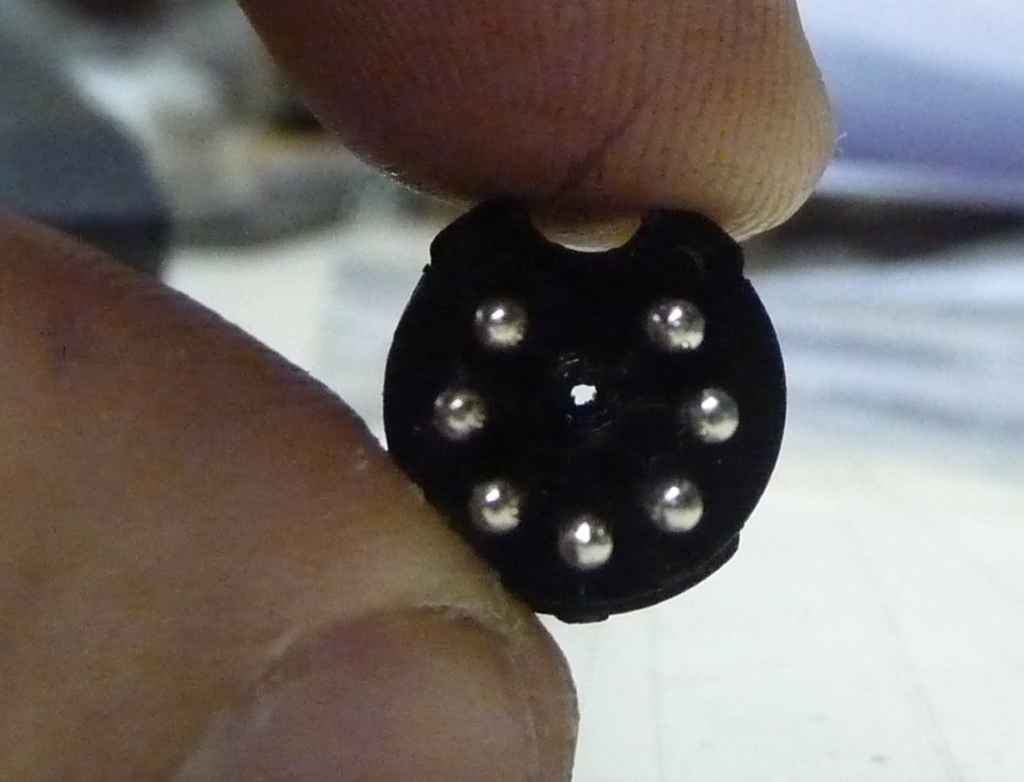

Pronto, o DIN-8 virou DIN-7

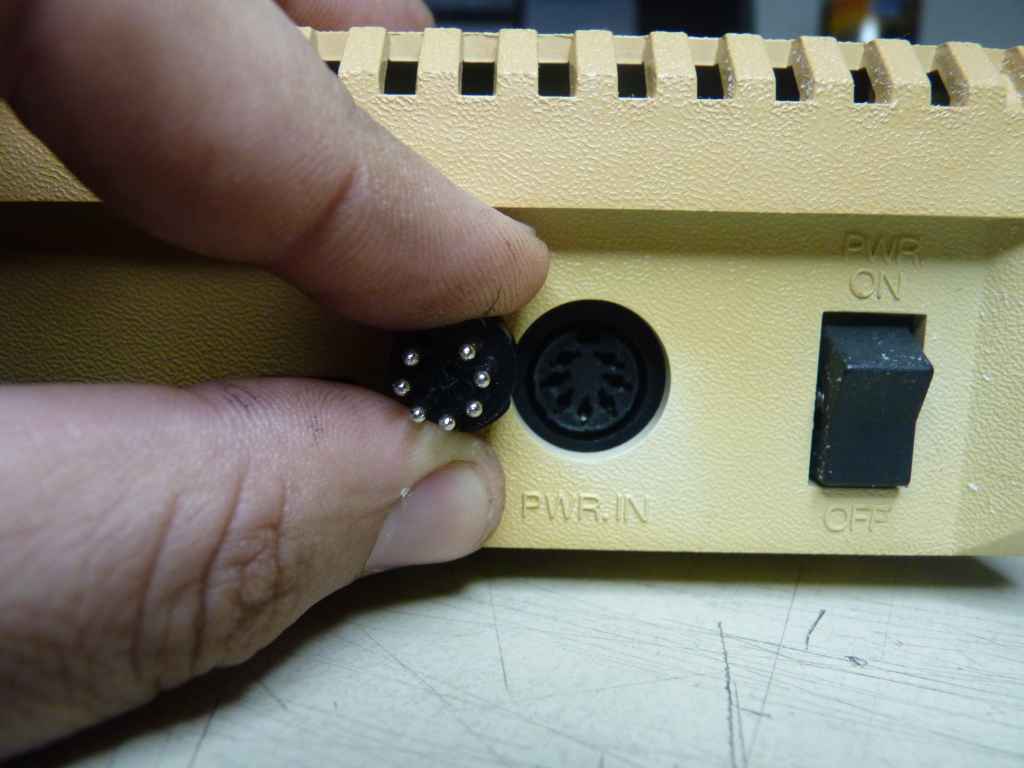

Cabe direitinho :o)

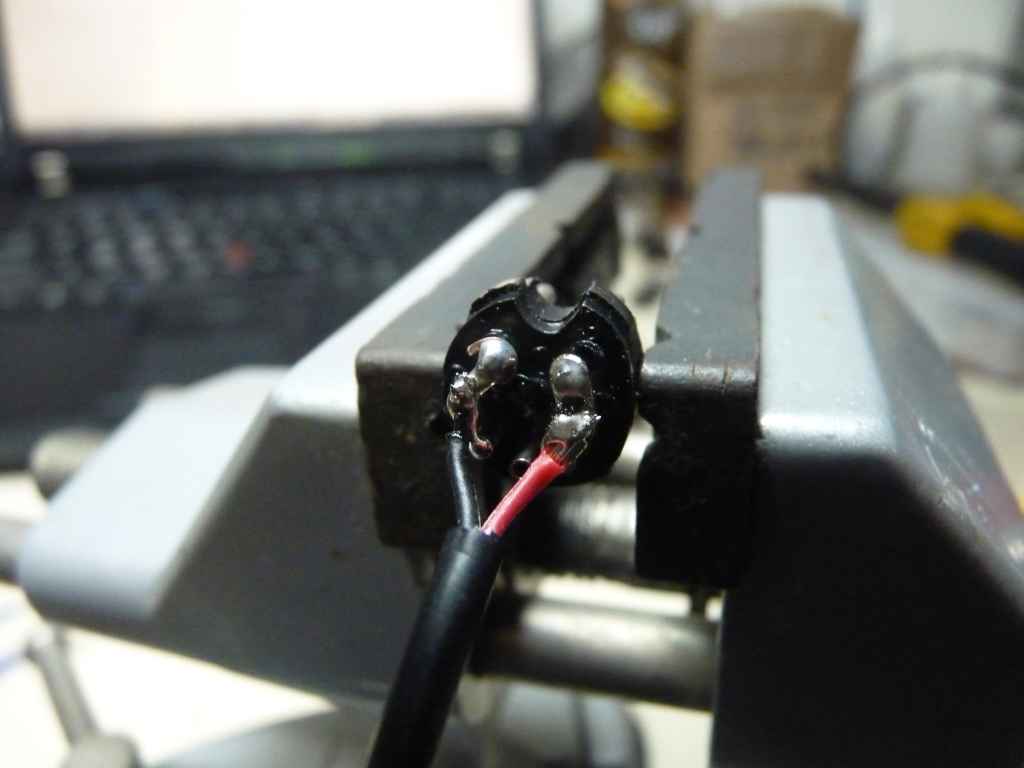

Soldando os fios no lugar. Note que todos os pinos da esquerda (olhando o conector por tras) sao GND (-). E todos os pinos da direita sao VCC (+)

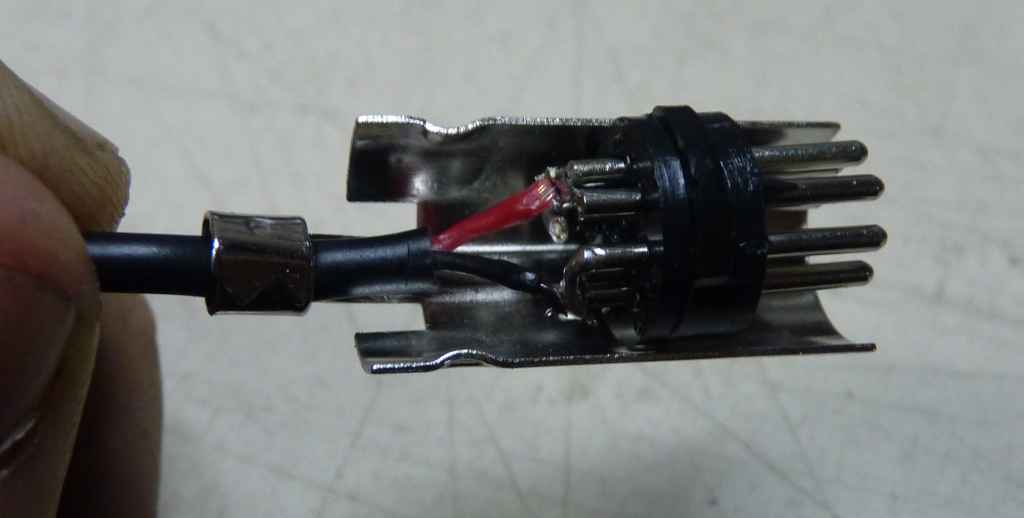

É muito importante crimpar aquele pedacinho do cabo a esquerda no conector. Isso porque o cabo é muito fino, e a manipulacao normal do mesmo fará que o fio se quebre ou solte dentro do conector, e com isso estragando sua obra de arte.

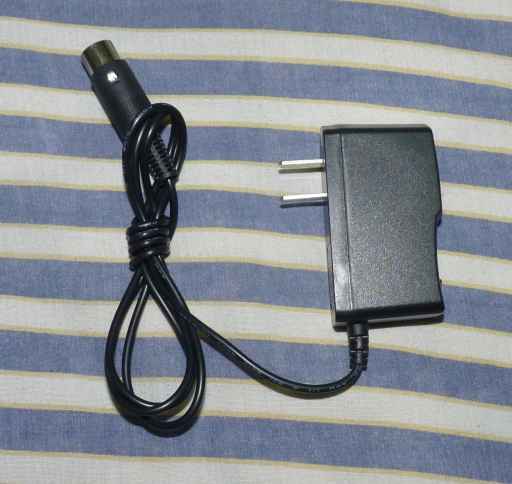

No final, a fontezinha fica assim, ó...Bastante diferente da fonte original, né?
Mod 2: Saida de video composto - 02/jun/2013
Eu nao gosto de furar gabinete. Mas as vezes é um mal necessario. Um micro que so tem saida de RF nao tem "muita graça". Ligar no TV em RF é **pessimo** e nao aproveita o "potencial" (haha) do computador. Como muitas vezes so há a saida de RF com 1 conector, precisa-se fazer pelo menos um furo no gabinete para usar mais um conector...Ou nao?!
(inserir foto do modulador no estado original, pega do A800)
Mod 3: Expansão de RAM para 64K - 02/jun/2013
Quais sao as diferenças do Atari 800XL pro Atari 600XL?
Alem da saida de video composto, a unica que eu conheço é o tamanho da RAM
Como o Stefano Baron falou, "a graça de voce ter um Atari 600XL com saida de video composto e expansao de RAM, é que voce tem um Atari 800XL com um tamanho menor" :oD
Baseado (epa!) nesse pensamento, la fui eu expandir a RAM do 600XL.
Voce vai precisar de:
Todos os tutoriais que eu vi ate hoje, sao textuais. Nenhum tem fotos, nem um passo-a-passo legal. Entao la vamos nós, cheios das fotos.

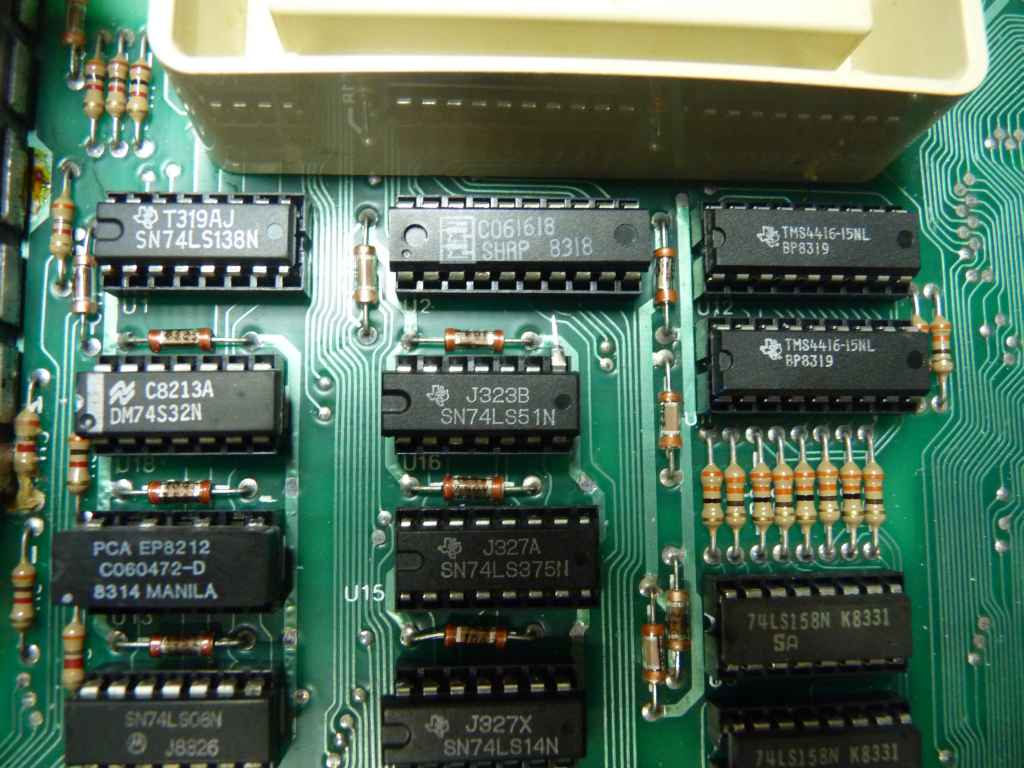

1 - Localize o integrado U16. É um 74LS51. Levante
cuidadosamente o pino 8, retirando-o do soquete, levantando o pino e colocando-o
de volta no soquete

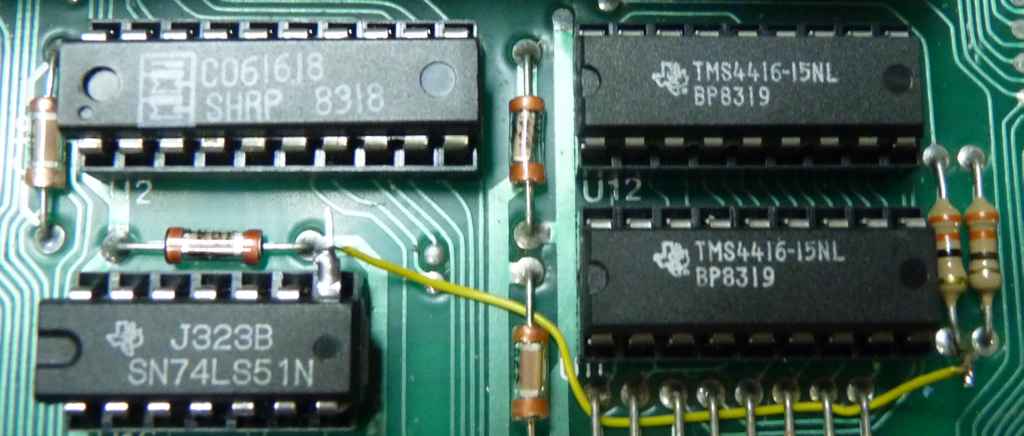

2 - Localize o resistor R36, ele está ao lado das duas memorias 4416. Levante a perna de BAIXO dele (a mais proxima da frente do computador, basta seguir a foto)
3 - Ligue um fio entre o terminal que voce soltou do R36, ate o pino 8 do U16 que voce acabou de levantar. Note que eu abaixei o resistor, mas nao soldei ele de volta. Nao há contato entre o pino levantado do resistor e o pad onde ele originalmente era soldado.

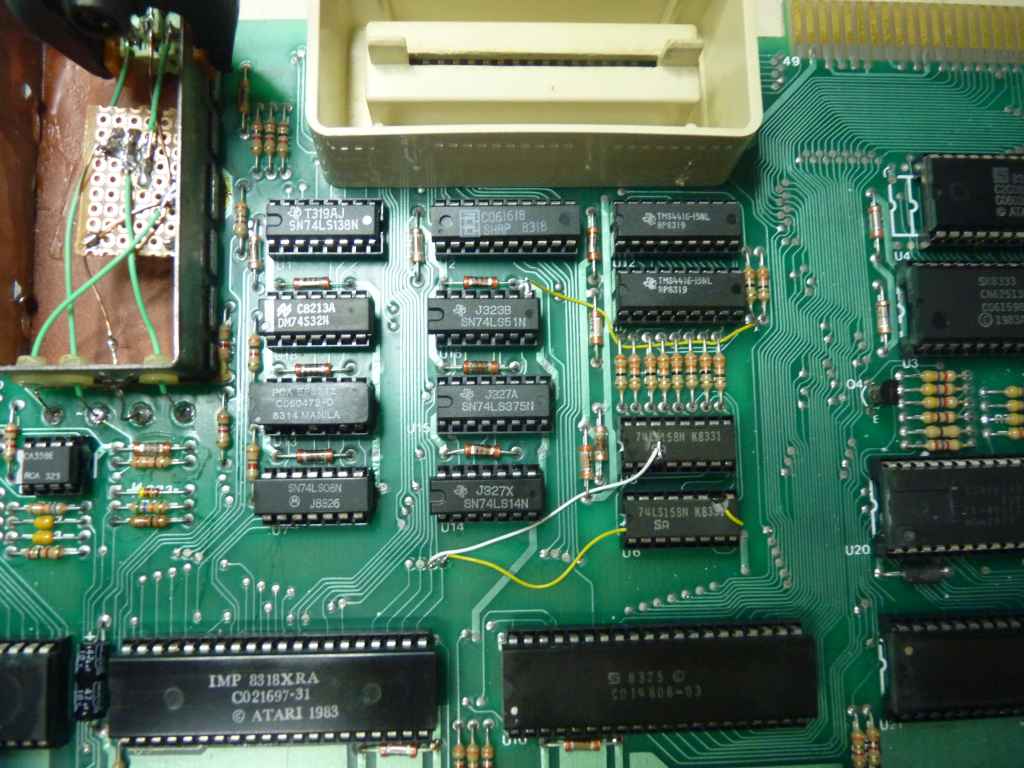

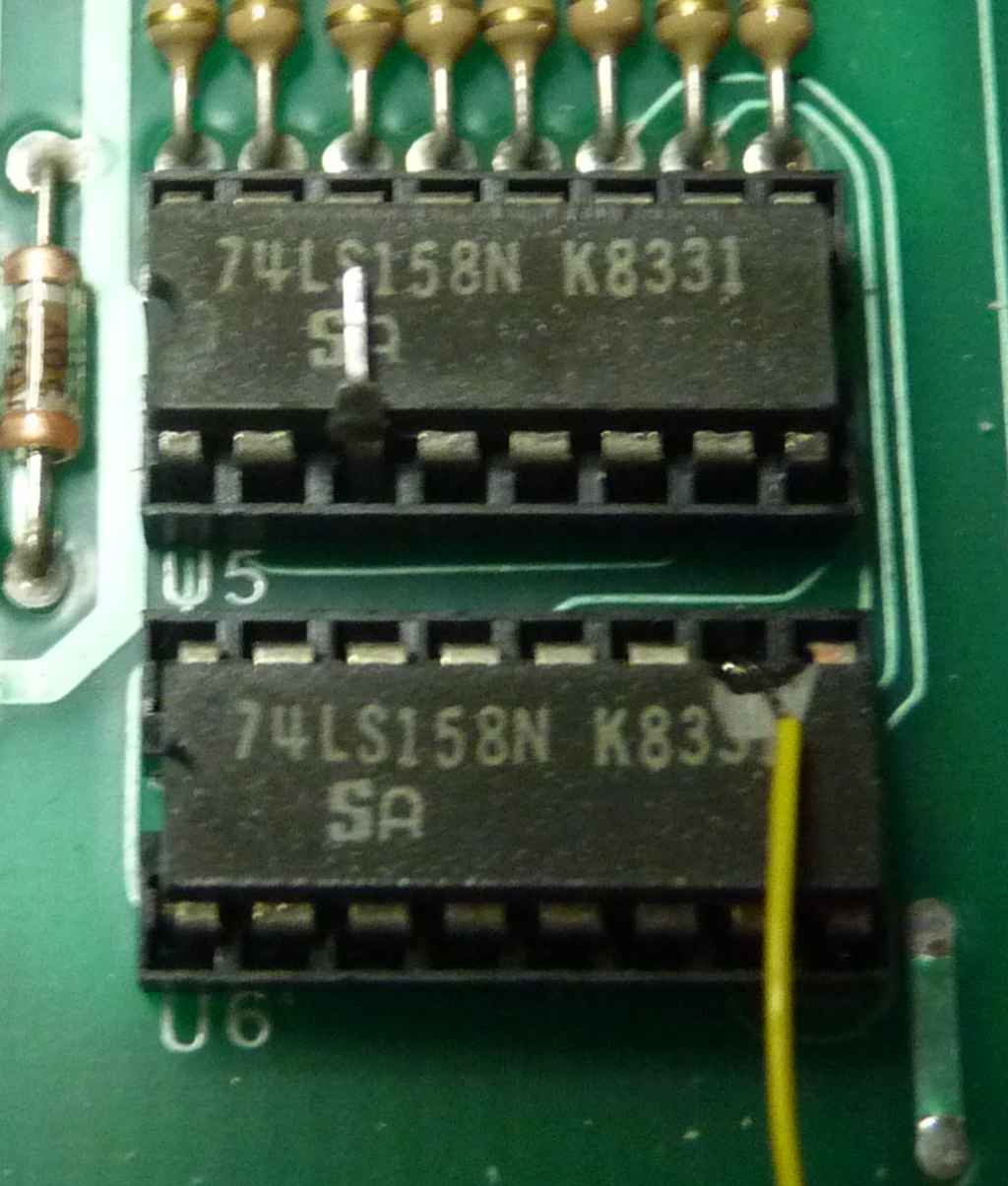

4 - Localize U5 e U6. Sao dois integrados 74LS158, abaixo dos resistores que estao abaixo das 4416. Levante o pino 3 do integrado U5 e o pino 10 do integrado U6. Note que eu fiz uma pequena cagada no pino 10 do U6. Levante o pino com cuidado pra voce nao quebra-lo rente ao integrado e ter que usar suas habilidades ninja com a Dremel e o disco de corte as 1 da madrugada.
Uma outra visao da cagada:

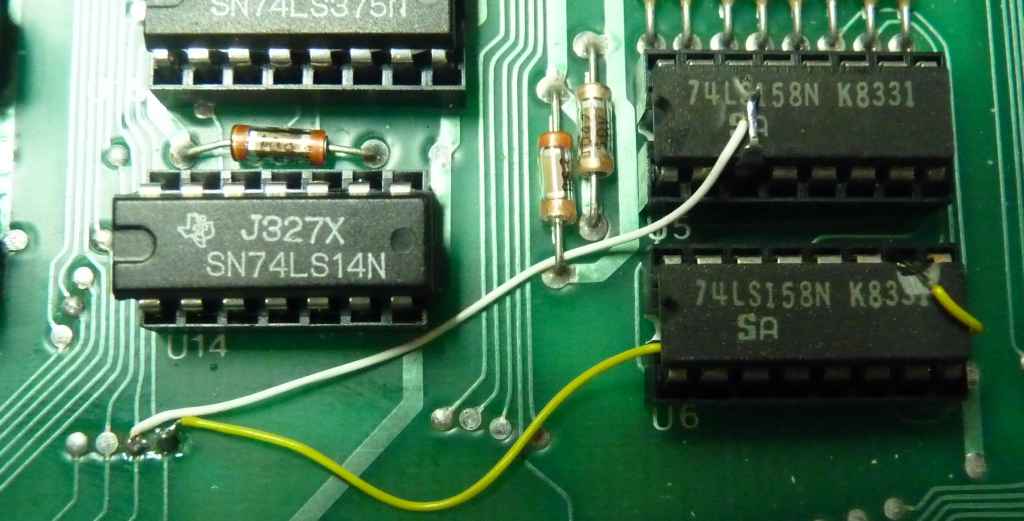

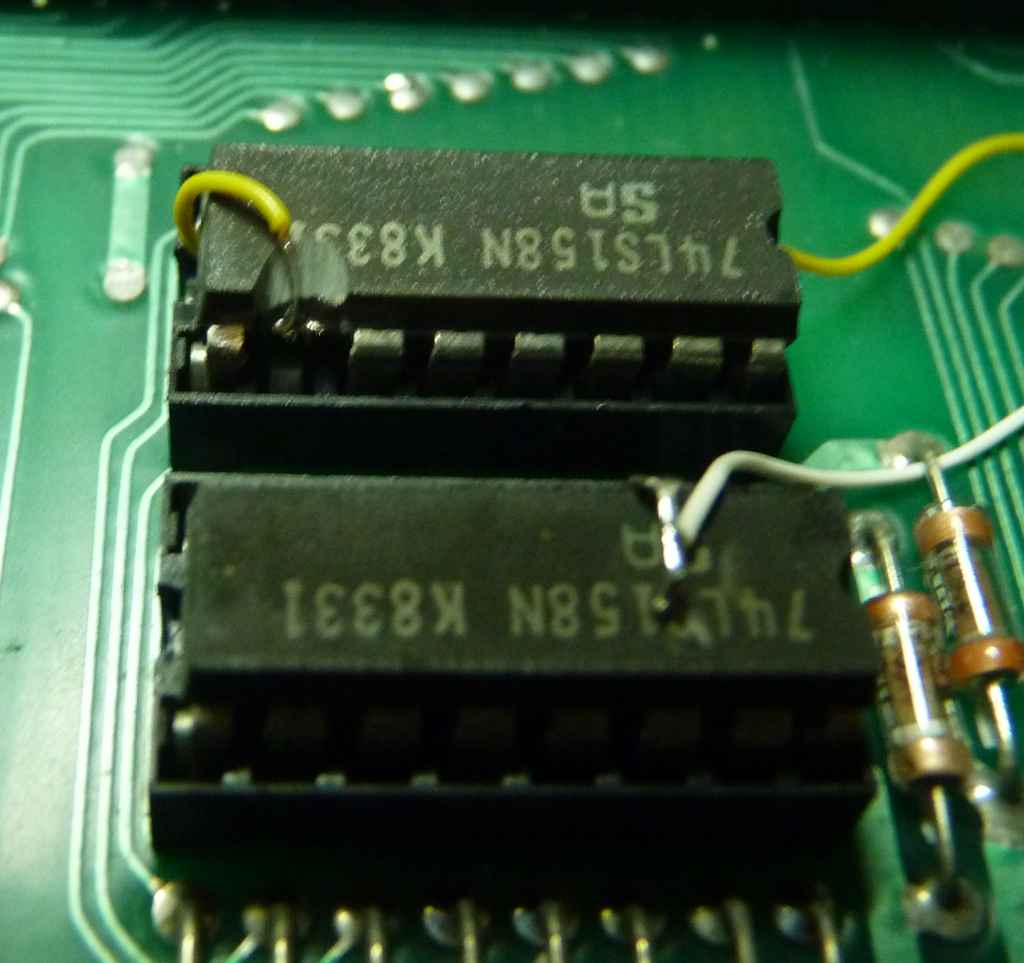

5 - É muito mais facil voce se guiar pela foto que eu explicar onde que vao ligados os pinos que voce levantou dos integrados U5 e U6. Uma foto vale por mil palavras, entao ligue igualzinho :o) O fio amarelo - obvio - está passando por baixo do integrado. Fiz isso pra evitar que ele ficasse dançando por ai e quebrando a delicada solda que o liga ao que sobrou do terminal do integrado :)
6 - Confira as ligações que voce fez, troque as memorias 4416 pelas 4464 e PRONTO! Seu micro ja tem 64K de RAM :o)
Em breve, mais novidades! :D
